U型钢支架的结构组成

标签: U型钢支架 U36型钢支架 矿用U型钢支架

发布时间:2024-06-18

U型钢支架是我们公司的热销产品,它较其他刚性支架具有可缩性和稳定可靠的承载能力,适应松软围岩的载荷和变形,断面利用率高,支架支回方便,维修量小,支架回收复用率高,减少坑木使用,环保效益十分明显。

U型钢支架的结构组成:

1.顶梁。

顶梁为圆弧拱形,其数量视巷道断面大小、支架受力、运输条件的不同有1节和多节之分。

2.柱腿。

柱腿有3种形式,一种是上部为圆弧形,下部为直线段;第二种是全部为曲线形,且只有一个曲半径;第三种是全部为曲线形,但有两个曲率半径。柱腿下面焊有底座,底座的大小视底板软硬而定;

3.连接件。

连接件是支架节与节间的卡紧装置,可以起节间的连接作用,还可以将连接的两节型钢接头部分压紧,提供预紧力,使U型钢之间具有摩擦力,从而保证拱形支架具有一定的工作阻力和一定的可缩量。

4.架间拉杆。

架间拉杆的作用是增强支架整体相对稳定性,将支架从纵向联接起来,形成整体。

5.背衬材料。

背衬材料是U型钢支架与围岩之间的填充材料,目的是在于使U型钢支架与围岩接触紧密,改善支架的受力状况,提高其承载能力并保持围岩的稳定性。

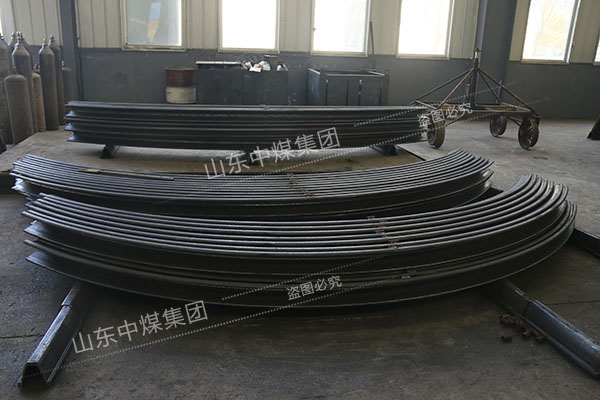

U型钢支架
