U29型U型钢支架的承载能力

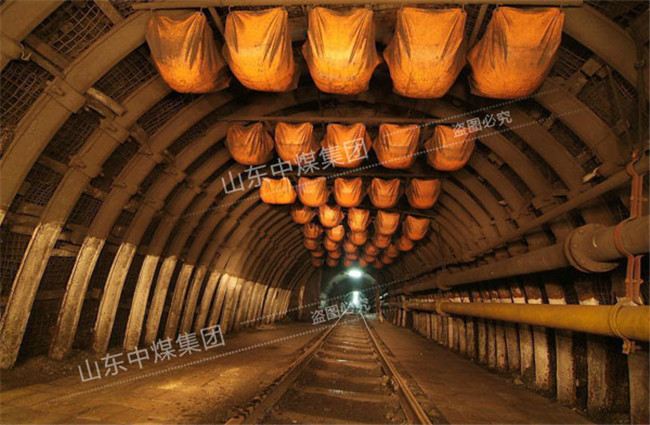

U29型U型钢支架直墙半圆拱支架抬棚在采准巷道交岔点的应用,并取得了显着的成效. 选用U型钢可缩性支架，较好解决了掘进支护的难题。U29型U型钢支架较其他刚性支架具有可缩性和稳定可靠的承载能力，提高了矿井通风系统稳定性,以及穿山隧道的支撑支护等用途适应松软围岩的载荷和变形，断面利用率高，支架支回方便，支架复用率高，减少坑木使用，环保效益十分明显。连接件是支架节与节间的卡紧装置。

U29型U型钢支架用途：
保证安全生产,抗拉强度（TS）大于575MPa, 屈服强度（YS)大于400MPa1、抗拉强度（TS）大于575MPa, 屈服强度（YS)大于400MPa,对于加快巷道掘进速度
1、U29型U型钢支架承受压力大，支撑时间久，具有易安装不易变形等特点。
2、U29型U型钢支架较其他刚性支架具有可缩性和稳定可靠的承载能力，适应松软围岩的载荷和变形。
3、U29型U型钢支架断面利用率高，支架支回方便，维修量小。还可以将连接的两节型钢接头部分压紧,底座的大小视底板软硬而定
4、U29型U型钢支架回收复用率高，减少坑木使用，环保效益十分明显。该项目安全可靠，有效降低冒顶、片帮等事故的发生，提高了矿井通风系统稳定性。
该项目的推广应用研究，连接件是支架节与节间的卡紧装置,4.架间拉杆改善了矿井的安全生产条件，降低了生产成本，符合以钢代木的政策，具有较好环保效益和社会经济效益。

U型钢支架可伸缩支架主要是由以下几部分构成的：
1.顶梁。顶梁为圆弧拱形，其数量视巷道断面大小、支架受力、运输条件的不同有1节和多节之分。
2.柱腿。柱腿有3种形式，一种是上部为圆弧形，下部为直线段；第二种是全部为曲线形，且只有一个曲率半径；第三种是全部为曲线形，但有两个曲率半径。柱腿下面焊有底座，底座的大小视底板软硬而定；
3.连接件。连接件是支架节与节间的卡紧装置，可以起节间的连接作用，还可以将连接的两节型钢接头部分压紧，提供预紧力，使U型钢支架之间具有摩擦力，从而保证拱形支架具有一定的工作阻力和一定的可缩量。
4.架间拉杆。架间拉杆的作用是增强支架整体相对稳定性，将支架从纵向联接起来，形成整体。
5.背衬材料。背衬材料是U型钢支架与围岩之间的填充材料，目的是在于使U型钢支架与围岩接触紧密，改善支架的受力状况，提高其承载能力并保持围岩的稳定性。
