U36型U型钢支架结构组成特点

标签: U型钢支架 U36型U型钢支架 U型钢支架结构

发布时间:2020-07-21

U型钢直墙半圆拱支架抬棚在采准巷道交岔点的应用,并取得了显著的成效.选用U型钢可缩性支架,较好解决了掘进支护的难题。U36型U型钢支架较其他刚性支架具有可缩性和稳定可靠的承载能力,适应松软围岩的载荷和变形,断面利用率高,支架支回方便,维修量小,支架回收复用率高,减少坑木使用,环保效益十分明显。使用U36型U型钢支架安全可靠,有效降低冒顶、片帮等事故的发生,提高了矿井通风系统稳定性。


U36型U型钢支架结构组成:

1.顶梁:顶梁为圆弧拱形,其数量视巷道断面大小、支架受力、运输条件的不同有1节和多节之分。

2.柱腿:柱腿有3种形式,一种是上部为圆弧形,下部为直线段;第二种是全部为曲线形,且只有一个曲率半径;第三种是全部为曲线形,但有两个曲率半径。柱腿下面焊有底座,底座的大小视底板软硬而定;

3.连接件:连接件是支架节与节间的卡紧装置,可以起节间的连接作用,还可以将连接的两节型钢接头部分压紧,提供预紧力,使U型钢之间具有摩擦力,从而保证拱形支架具有一定的工作阻力和一定的可缩量。

4.架间拉杆:架间拉杆的作用是增强支架整体相对稳定性,将支架从纵向联接起来,形成整体。

5.背衬材料:背衬材料是U型钢支架与围岩之间的填充材料,目的是在于使U型钢支架与围岩接触紧密,改善支架的受力状况,提高其承载能力并保持围岩的稳定性。


U36型U型钢支架特点:

1、U36型U型钢支架承受压力大,支撑时间久,具有易安装不易变形等特点。

2、U36型U型钢支架较其他刚性支架具有可缩性和稳定可靠的承载能力,适应松软围岩的载荷和变形。

3、U36型U型钢支架断面利用率高,支架支回方便,维修量小。

4、U36型U型钢支架回收复用率高,减少坑木使用,环保效益十分明显。

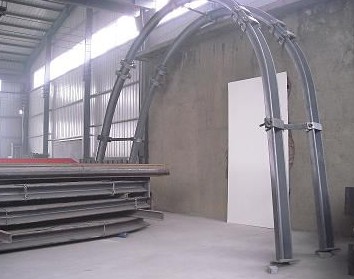

U36型U型钢支架
