U25型U型钢支架具体参数

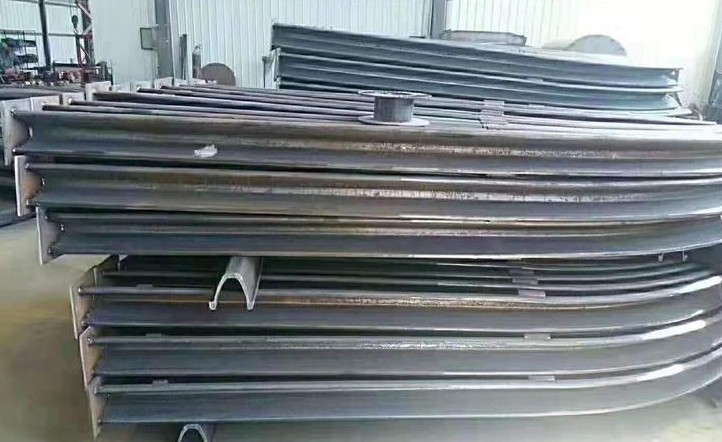

U型钢支架是一种横截面形状像英文字母“U”的钢铁。各国生产的U型钢的断面形状、几何参数以及材质等有所不同。 29U型钢支架具有高初撑力、支护强度大、安装简易、不易变形等优点，因此常用于制造巷道可缩性金属支架，作矿井巷道、矿井巷道二次支护、以及穿山隧道的支 撑支护等用途。矿用支撑钢主要用于矿井支护，制作U型钢支架 U型钢支架可按图纸加工，质量稳定安全可靠 证件齐全。

U型钢支架的型号具体参数：

U18型U型钢支架 高度：99mm 厚度：10mm 理论重量：18.96kg/m

U25型U型钢支架 高度：110mm 厚度：17mm 理论重量：24.76kg/m

U29型U型钢支架 高度：124mm 厚度：16mm 理论重量：29kg/m

U36型U型钢支架 高度：138mm 厚度：17mm 理论重量：36kg/m

U型钢支架主要特点：

1、U型钢支架承受压力大,支撑时间久,具有易安装不易变形等特点。

2、U型钢支架较其他刚性支架具有可缩性和稳定可靠的承载能力适应松软围岩的载荷和变形。

3、U型钢支架断面利用率高支架支回方便维修量小。

4、U型钢支架回收复用率高,减少坑木使用,环保效益十分明显。

U型钢支架结构组成：

1.顶梁。顶梁为圆弧拱形，其数量视巷道断面大小、支架受力、运输条件的不同有1节和多节之分。

2.柱腿。柱腿有3种形式，一种是上部为圆弧形，下部为直线段；第二种是全部为曲线形，且只有一个曲率半径；第三种是全部为曲线形，但有两个曲率半径。柱腿下面焊有底座，底座的大小视底板软硬而定；

3.连接件。连接件是支架节与节间的卡紧装置，可以起节间的连接作用，还可以将连接的两节型钢接头部分压紧，提供预紧力，使U型钢之间具有摩擦力，从而保证拱形支架具有一定的工作阻力和一定的可缩量。

4.架间拉杆。架间拉杆的作用是增强支架整体相对稳定性，将支架从纵向联接起来，形成整体。

5.背衬材料。背衬材料是U型钢支架与围岩之间的填充材料，目的是在于使U型钢支架与围岩接触紧密，改善支架的受力状况，提高其承载能力并保持围岩的稳定性。
