U型钢支架弯曲回弹现象

目前国内U型钢支架拱形可缩性支架生产制造主要以人工模段压制和半自动辊弯成形压制为主，这两种加工工艺相对国外来说比较落后，存在着加工效率低、制作精度不高、人工劳动强度大、生产安全性差等缺点。随着近阶段我国科技迅速发展，全自动数控U型钢支架辊弯成形压制工艺将会成为今后U型钢支架制造的发展方向。   

一 U型钢支架弯曲回弹现象： 

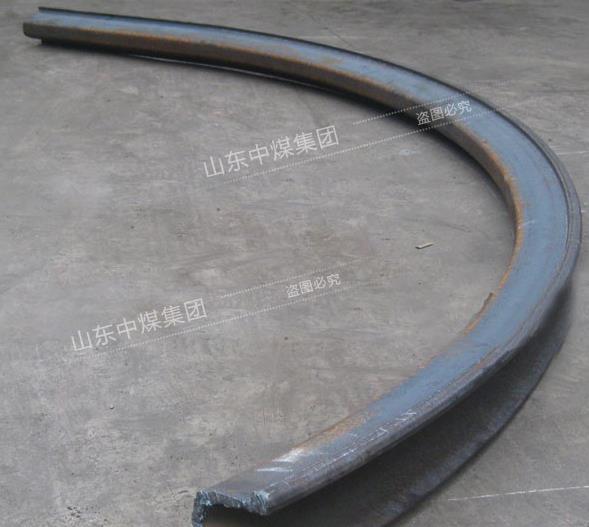

U型钢支架的截面比较复杂，无论在辊弯成型或模压弯曲成型中，都必须配备与U型钢截面相符合的模具，否则在弯曲时就会形成扭转变形、较大斜弯曲、腹板与缘条错动、收边型材腹板失稳起皱、剖面角度改变等缺陷。U型钢支架在弯曲压制过程中，其横刨面上不但存在弹性变形区，而且还存在塑性变形区，此外，在塑性变形区内U型钢的变形中也包含着弹性变形，因此，当弯曲力矩卸载之后，U型钢的弯曲半径比卸载前增大，而弯角减小，这就是回弹现象。

二 U型钢支架施工工艺 

1、工艺流程：

挖腿窝→上棚梁→加固→背板（充填）

2、施工方法：  （1）根据中线和设计棚距大小找出柱窝位置。 （3）用拉杆固定棚腿以免倾斜。  （4）把顶梁架到棚腿上，弧形顶梁的两端插入和搭接在棚腿的弯曲部位，两腿的搭接长度一般为450m，即可缩性，该处用两个卡箍固定。  （5）检查支架的扭斜度（是否迈步），超过质量标准规定的充许误差范围时要调整，根据巷道中线和两个立柱之间连线是否垂直，就能知道支架是否扭斜。  （6）棚子与棚子之间用金属拉杆，来加强支架沿巷道轴线方向的稳定性。 

三 U型钢支架的技术要求：

（1）U型钢支架棚距1800mm，允许误差±50mm。巷道净宽允许误差＋100mm。净高允许误差±100mm 

（2）水平巷道支架的前倾、后仰符合以下规定： 1m垂线不大于100mm。 

（3）柱窝挖到实底，底梁要铺设在实底上，柱窝深度200mm。

（4）搭接长度为450mm，允许误差-30～+50mm。
