U36型U型钢支架配件作用

U36型U型钢支架是巷道的支护设备，产品质量好，价格低廉，U36型U型钢支架都有哪些配件呢，各部分组成又有哪些作用呢？

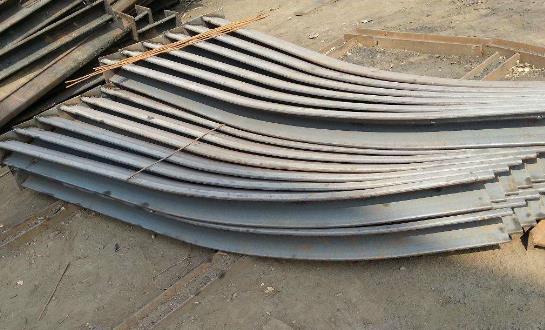

1 顶梁为圆弧拱形，其数量视巷道断面大小、支架受力、运输条件的不同有1节和多节之分。合理设计的曲面，起到稳固契合地质的作用。

2 柱腿有3种形式，一种是上部为圆弧形，下部为直线段；第二种是全部为曲线形，且只有一个曲率半径；第三种是全部为曲线形，但有两个曲率半径Z。柱腿下面焊有底座，底座的大小视底板软硬而定J；契合地质，起关键支撑作用F。

3 连接件是支架节与节间的卡紧装置，可以起节间的连接作用，还可以将连接的两节型钢接头部分压紧，提供预紧力，使U型钢之间具有摩擦力，从而保证拱形支架具有一定的工作阻力和一定的可缩量。

4 架间拉杆的作用是增强支架整体相对稳定性，将支架从纵向联接起来，形成整体。

5 背衬材料是U36型U型钢支架与围岩之间的填充材料，目的是在于使U型钢支架与围岩接触紧密，改善支架的受力状况，提高其承载能力并保持围岩的稳定性。

U型钢支架也叫矿用支撑钢，在矿井工程中应用较多，U型钢为金属可缩性支架，半圆拱形，支架为3节，搭接长度400mm，脚板规格150mm×150mm，拉杆5根。棚距中至中500mm，采用钢网、塑编网背帮顶，钢网规格600mm×2000mm；柱窝深度300mm，柱腿要装木靴，木靴规格200mm×200mm，钢网搭接长度为100mm并用12＃铁丝捆扎，铁丝捆扎间距200mm并用塑编网闭严闭实，严禁出现漏顶、漏帮现象。
