U型钢支架破坏形式和原因分析

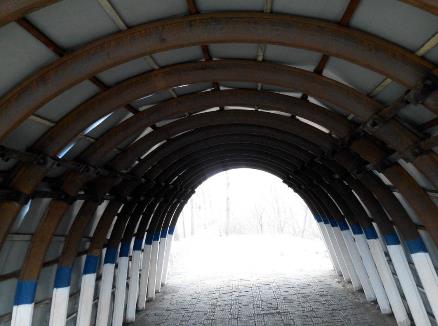

近l0年来，U型钢支架以其具有较高的初撑力，增阻速度快，支护强度大 和具有一定的可缩性等优点．而被泛应用在鹤壁各矿的主要巷道和软弱围岩地段，在延长巷道的服务年限中，起着愈来愈重要的作用。但同时又因为它架设技术要求高．重量大，架设困难．更主要是因为造价太高而限制了它的进一步发展利用。加上地下条件复杂，矿山压力大等原因，使u型钢支架受到不同程度的损坏．甚至失去作用。因而，合理有效的应用和维护，对延长u型钢支架的使用寿命、减少巷道的翻修时间、翻修次数、大量节省巷道维修资金重要的意义。 

柱腿的L形破坏：

柱腿部位遭受强大的压力，在一侧或两侧发生L形弯曲变形，甚至在弯曲处发生断裂现象，俗称“下跪腿”。这种现象的产生使柱腿上部分随之向巷道中间移动，缩小了柱腿与顶粱接口到巷道中心的距离，使顶粱两侧在上部荷载的作用下，沿柱腿凹槽向下滑动，从而造成巷道围岩位移增大，断面收缩。以这种形式破坏的u型钢支架，主要发生在潮湿的砂质泥岩处，该处或有水流通过，或在导水小断层附近。

分析其破坏原因为：

该处岩石为软弱泥岩．具有吸水膨胀、降低甚至丧失承载能力的特性(曾傲试验，这种岩石在地面通风和潮湿的地方，一个月左右就会因受侵蚀而松散成一堆，体积膨胀为原来的几倍，承载力大大降低)。当有水流通过时．岩石吸水膨胀．产生巨大的变形能，迫使柱腿向巷道中间阻力较小的或没-N阻力的地方移动。如果柱腿栽得较牢而上部又受到顶梁的牵制时，就会使柱腿被掩埋的以上部位发生变形，柱腿伸长弯曲，直至变成L形状，使支架受到损坏。
